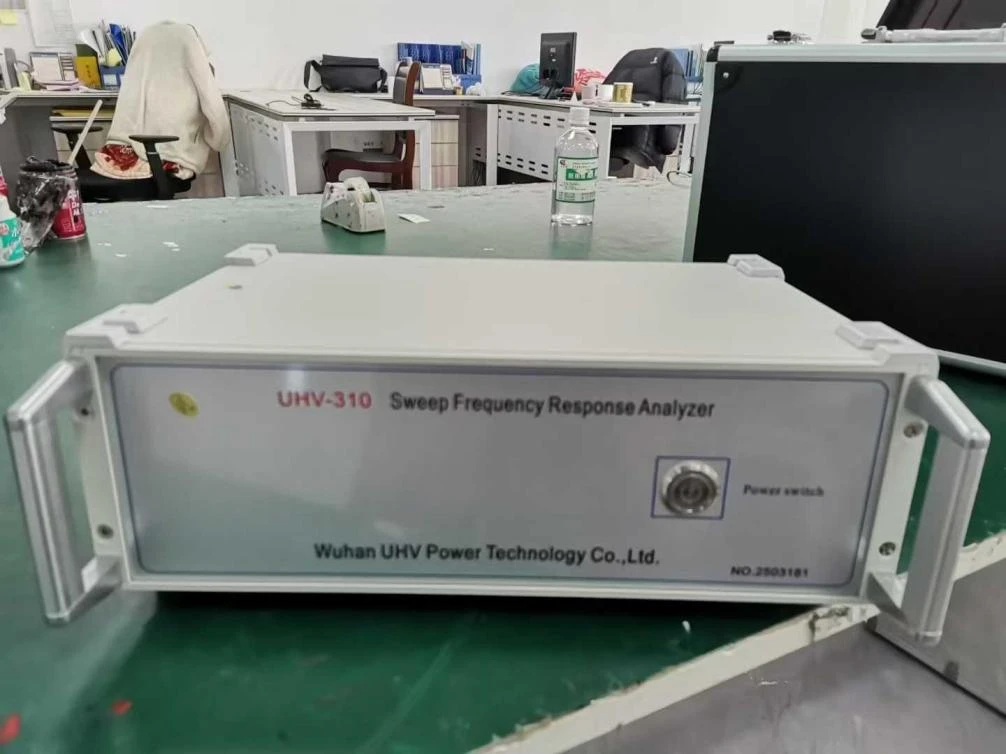

Sweep Frequency Response Analyzer

Sweep Frequency Response Analyzer je baziran na mjerenju karakterističnih parametara unutrašnjeg namotaja transformatora i koristi metodu analize frekvencijskog odziva interne greške koja se trenutno razvija u razvijenim zemljama za precizno određivanje unutrašnjih kvarova transformatora.

Nakon završetka projektovanja i izrade transformatora, određuju se linijski namotaji i unutrašnja struktura. Stoga, za linijske zavojnice transformatora s više namotaja, ako je nivo napona isti, a način namotaja isti, treba odrediti odgovarajuće parametre (Ci, Li) za svaku linijsku zavojnicu. Stoga je karakteristični odziv frekvencijskog domena svake linijske zavojnice određen u skladu s tim, a frekvencijski spektri odgovarajućih trofaznih namotaja linije su u određenoj mjeri uporedivi.

Kada dođe do kratkog spoja skretanja na zavoj tokom procesa testiranja ili sudara tokom transporta, parametri distribucije namotaja transformatora će se promijeniti, što će rezultirati relativnim pomakom namotaja linije, kao i deformacijom linijske zavojnice uzrokovane elektromagnetnim naponom u kratkom spoju i stanjima kvara tokom rada. Zatim, Sweep Frequency Response Analyzer će uticati i izmijeniti originalne karakteristike frekvencijskog domena transformatora, odnosno promjene amplitude frekvencijskog odziva i harmonijskog pomaka frekvencije. Tester namotaja transformatora razvijen na osnovu metode analize odziva je nova vrsta opreme za nedestruktivno ispitivanje unutrašnjih kvarova transformatora. Pogodno za unutrašnju detekciju kvarova u strukturi energetskih transformatora 63kV~500kV.

Karakteristike proizvoda

Nabavka i kontrola testera deformacije namota transformatora usvaja -brzi i visoko integrisani mikroprocesor.

USB interfejs za laptop sa komunikacijom instrumenta.

Ne postoji Bluetooth interfejs između laptopa i instrumenta.

Hardverski pokret usvaja DDS namjensku digitalnu{0}}tehnologiju brzog sweep-a (SAD). Testiranjem je moguće precizno dijagnosticirati greške kao što su deformacija namotaja, izbočenje, pomak, nagib, deformacija kratkog spoja među zavojima i kratki spoj između faza i faza.

Mjerenje dB visoke rezolucije, dvokanalni 16-bitni A/D.

Amplituda izlaznog signala može se podesiti na maksimalnu vršnu vrijednost od 10V putem softvera.

Elektronski dokument (Word) kompjuterski-generiranih rezultata.

Odaberite precizne i visoko stabilne komponente, ponovite test na istoj fazi i izmjerite stopu ponavljanja od preko 99,5%.

Gotova štampana ploča, sa posebnom površinskom obradom za sprečavanje zagađenja vodom i štetnim gasovima.

Tester deformacije namota transformatora koji proizvodi naša kompanija ima funkcije mjerenja linearne frekvencije i segmentiranog mjerenja frekvencije, a kompatibilan je sa načinima mjerenja dvije tehničke škole u Kini trenutno.



Karakteristike amplitudske frekvencije su u skladu sa tehničkim specifikacijama nacionalnog ispitivača amplitudnih frekvencijskih karakteristika. Horizontalna osa (frekvencija) ima dvije vrste linearnog indeksa i logaritamskog indeksa, tako da ispisana kriva pjesme može biti linearna ili logaritamska indeksna linija, a korisnici mogu birati prema svojoj stvarnoj situaciji.

1. Otkriva skrivena oštećenja -Identificira deformaciju namotaja, pomicanje jezgre i labavo stezanje bez otvaranja spremnika transformatora.

2. Ne-Invazivno testiranje -Obavlja sva ispitivanja spolja kroz čahure – nije potrebno ispuštanje ulja ili ulazak u rezervoar.

3. Visoka osjetljivost -Detektuje mehaničke pomake od samo 1-2 mm, daleko osjetljivije od tradicionalnih testova impedancije.

4. Jedinstveno poređenje otiska prsta -Uspoređuje trenutni odgovor sa osnovnim podacima, čineći čak i mala odstupanja jasno vidljivim.

5. Post-Procjena greške -Brzo potvrđuje unutrašnja oštećenja nakon kratkih-spojeva ili udara groma za popravku-ili-odluku o zamjeni.

6. Sprečava neplanirane prekide -Rano otkriva probleme tokom rutinskog održavanja, izbjegavajući katastrofalne kvarove.

7. Prijenosno i brzo -Teži samo 10 kg i završava čišćenje za 2-10 minuta za jednostavnu upotrebu na terenu.

1. Proizvodnja, prijenos i distribucija električne energije

Elektrana: Procijenite mehaničku stabilnost generatorskog transformatora (GSU) i otkrijte pomicanje izolacije uzrokovano toplinskim širenjem.

Podstanica: Osigurajte da energetski transformatori zadrže strukturni integritet nakon struja kvara.

Distribucijski transformator: provjerite strukturnu stabilnost transformatora stubova i stubova.

2. Proizvodnja transformatora i tvornička ispitivanja

Kontrola kvaliteta: Sprovedite rutinska i tipska ispitivanja prije otpreme kako biste osigurali usklađenost sa standardima IEC, IEEE i ANSI.

Pregled nakon transporta: Potvrdite da transformator nije bio podvrgnut mehaničkoj deformaciji tokom transporta.

3. Električno održavanje i dijagnostika kvarova

Prediktivno održavanje se koristi za pomoć komunalnim preduzećima u organizovanju održavanja i produženju životnog veka opreme.

Istraga nakon kvara kako bi se utvrdilo može li transformator nastaviti s radom ili mu je potrebno održavanje nakon kratkog spoja.

4. Transformatori obnovljive energije (vjetar, solarna, hidro)

Transformator vjetroelektrane: detektuje pomak namotaja uzrokovan vibracijama i mehaničkim naprezanjem.

Transformator solarne elektrane: Osigurajte integritet inverterskog transformatora pod fluktuirajućim opterećenjima.

Hidroelektrični transformator: Procijenite kretanje željeznih jezgara i degradaciju izolacije u transformatorima za povećanje{0}}.

Test analizatora frekvencijskog odziva radi ubrizgavanjem niskonaponskog sinusnog signala -u širokom frekventnom opsegu (obično 20 Hz do 2 MHz ili više) u namotaj transformatora i mjerenjem izlaznog odziva. Analizom krivulje frekvencijskog odziva, SFRA test otkriva mehaničke deformacije, pomake namotaja, pomake jezgre i druge unutrašnje greške u transformatorima.

1. Deformacija namotaja: zbog kratkih spojeva, transportnog stresa ili starenja.

2. Pokret ili popuštanje jezgra: uzrokovano termičkim ciklusom ili mehaničkim udarom.

3. Gubitak pritiska pri stezanju: Detektira smanjeni pritisak u jezgri transformatora.

4. Inter-Kratki spojevi zavoja: Identifikuje greške u izolaciji između zavoja namotaja.

5. Slomljeni ili labavi namoti: Određuje da li su se namoti pomaknuli ili odvojili.

6. Djelomično pražnjenje i degradacija izolacije: Nadzire zdravlje izolacije.

7. Defekti izmjenjivača slavine: Provjerava mehaničke greške u-izmjenjivačima slavina (OLTC) pod opterećenjem.

Poverenje se gradi na doslednosti. Zato garantiramo ponudu u roku od jednog sata i rješenje u roku od 24 sata, a uvijek smo spremni pružiti demo proizvoda kako bismo dokazali naše tvrdnje. Nakon što naručite, striktno se pridržavamo ugovora, obavještavamo vas o napretku proizvodnje i osiguravamo isporuku-na vrijeme. Naše iskustvo u izvozu pokriva skoro 100 zemalja, od uspostavljenih tržišta poput Sjedinjenih Država, Australije i Argentine do brzo-rastućih regija kao što su Malezija, Indonezija, Saudijska Arabija i UAE. Ovaj globalni doseg je podržan čistim, modernim proizvodnim okruženjem i dobro-organiziranom kancelarijom u kojoj naši timovi za istraživanje i razvoj i kontrolu kvalitete rade s preciznošću. Svaki proizvod je podvrgnut tvorničkom testiranju kako bi se osiguralo da ispunjava vaše specifikacije. Nakon vaše kupovine, odgovaramo na bilo koje pitanje u roku od šest sati, pružamo 12-mjesečnu garanciju (dostupno produženo pokriće), nudimo obuku u inostranstvu za vaš tim, zakazujemo redovne povratne posjete i činimo usluge iznajmljivanja dostupnim kada je to potrebno. Prilagođavanje nije problem, a ovlaštena kalibracija se nudi kao opcioni dodatak. Sve ovo dolazi po konkurentnoj cijeni – jer vjerujemo da kvalitet i pristupačnost trebaju ići ruku pod ruku.
