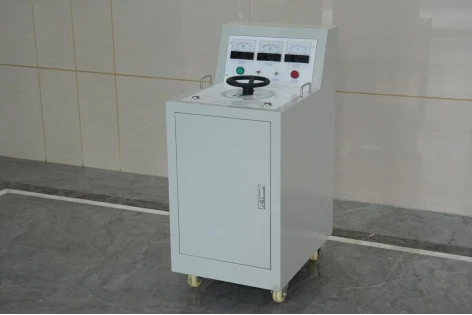

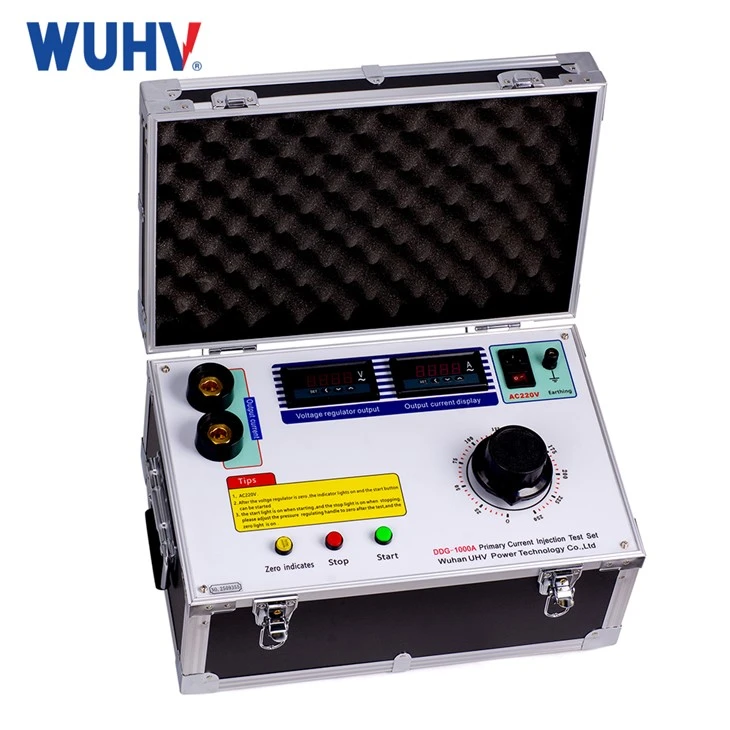

Tester za ubrizgavanje primarne struje

Tester za ubrizgavanje primarne struje je neophodna oprema na mjestima jake struje. Široko se koristi u elektranama, distributivnim stanicama, proizvođačima električne energije, istraživačkim institutima i drugim odjelima. Oprema ima karakteristike kratkotrajnog-sistema sa prekidima, male veličine, male težine i lakog održavanja itd.

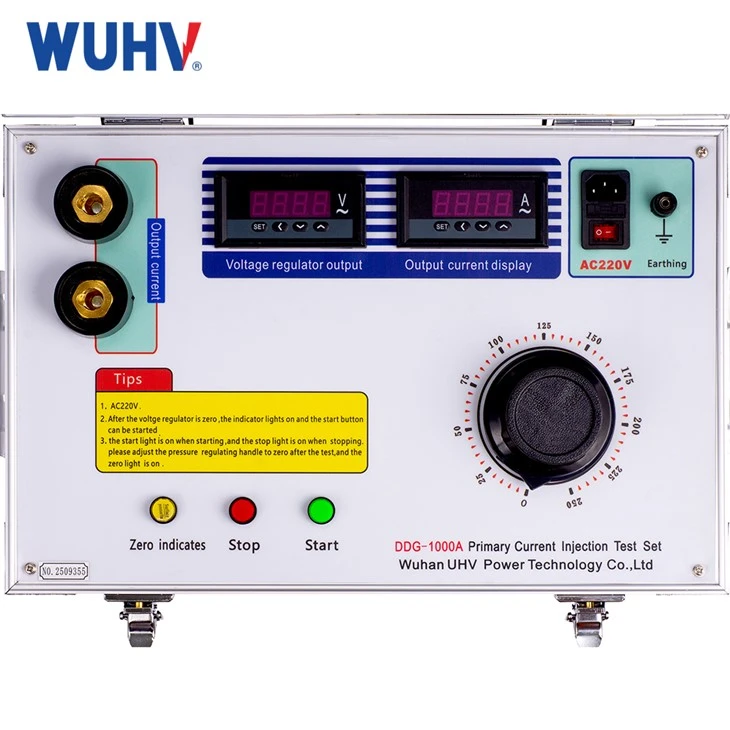

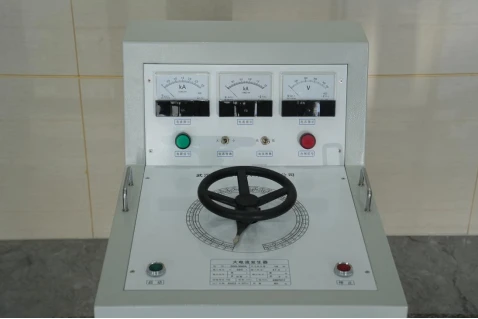

1. Generator velike struje ima dva ampermetra za praćenje raspona veličina.

2. Autotransformator se može slobodno podesiti.

3. Lampica indikatora statusa, kontrola gumba, jednostavan za rukovanje.

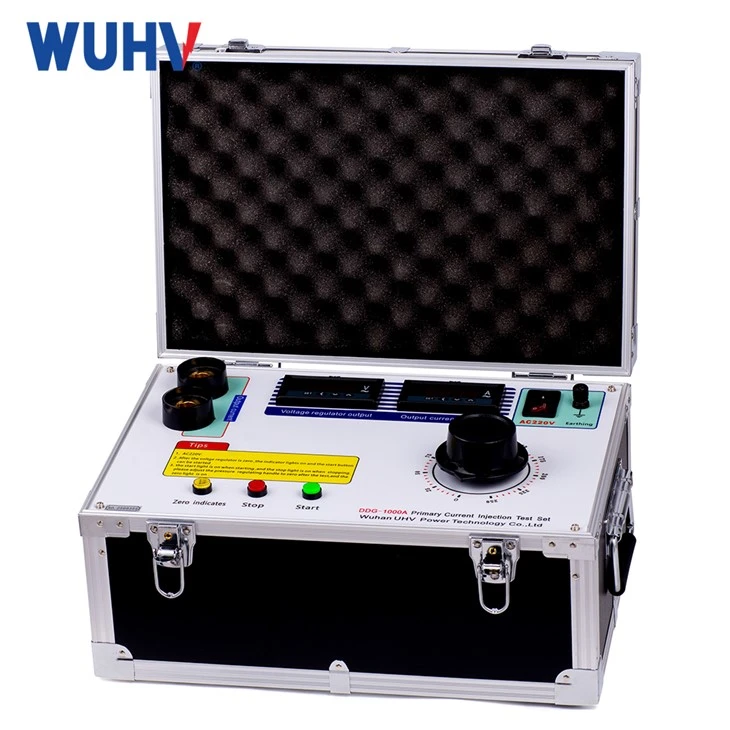

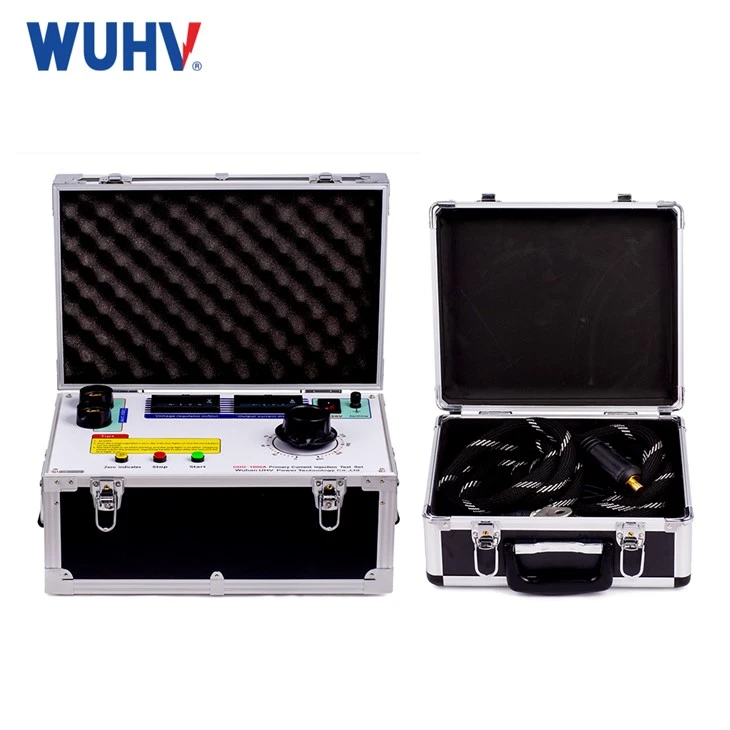

4. Celokupna odvojiva struktura se lako pomera.

1. Povežite strujno pojačalo sa testiranim proizvodom u skladu sa zahtjevima testiranja i uvjerite se da postoji napajanje. (Za split tip, povežite "ulaz" na panelu sa napajanjem, "izlaz" sa "ulazom" na DDK, a "instrument" sa "instrumentom" na DDK.

2. Odaberite poziciju prekidača struje prema potrebnoj struji.

3. Uključite napajanje i zeleno svjetlo bi trebalo biti uključeno (ako nije, okrenite prekidač za napon u smjeru suprotnom od kazaljke na satu na nulu dok se zeleno svjetlo ne upali). Pritisnite dugme za pokretanje, zeleno svetlo bi trebalo da se ugasi, a crveno svetli. Okrenite prekidač za napon u smjeru kazaljke na satu dok struja ne poraste na potrebnu razinu.

4. Okrenite prekidač za napon u smjeru suprotnom od kazaljke na satu na nulu, pritisnite dugme Stop, crveno svjetlo je isključeno, a zeleno svjetlo. Testiranje je završeno.

1.Provjerite zaštitni relej: Uvjerite se da relej tačno reagira na kvarove.

2.Test strujnog transformatora (CT): Simulirajte visoku struju da biste provjerili performanse CT.

3. Simulirajte uslove kvara: Generirajte veliku struju za simulaciju stvarnih-svjetskih scenarija kvarova.

4.Kalibracija: Pruža pouzdan metod za kalibraciju zaštitne opreme.

Poboljšajte pouzdanost sistema: Osigurajte da je sistem zaštite ispravno aktiviran u stvarnim događajima kvara.

Priprema i postavljanje

Povežite primarni strujni injektor na uređaj koji se testira (npr. relej ili strujni transformator).

Postavite željeni nivo struje, trajanje testiranja i način testiranja (npr. AC/DC struja, postupno ubrizgavanje ili kontinuirana struja).

Current Injection

Injektor generiše veliku struju i ubrizgava je u sistem koji se testira.

Oprema za testiranje (npr. releji) će reagovati aktiviranjem ili deaktiviranjem na osnovu svojih postavki (kao što su vrijeme isključenja i trenutni prag).

Monitoring & Verifikacija

Pratite reakciju zaštitnog uređaja ili strujnog transformatora koji se testira.

Osigurajte da CT ili relej rade kako se očekuje kada su podvrgnuti ispitnoj struji.

Snimanje podataka i izvještavanje

Rezultati ispitivanja se snimaju za analizu i izvještavanje.

Podaci pomažu provjeriti funkcionira li zaštitni uređaj ispravno u uvjetima kvara.

Simulirajte situacije kvara ubrizgavanjem kontroliranih velikih struja u primarne krugove kao što su releji ili strujni transformatori. Ubrizgana struja replicira preopterećenje, kratki spoj ili druge uslove kvara koji se javljaju u stvarnim sistemima. Prema zahtjevima testiranja, uređaj može generirati i AC i DC struje.

1. Testiranje zaštitnog releja: Provjerite da li relej pravilno reagira na uvjete kvara i isključuje se u skladu sa specifikacijama.
2. Testiranje strujnog transformatora (CT): Simulirajte visoku primarnu struju kako biste testirali tačnost CT-a i osigurali da ispravno smanjuju struju zaštitnih releja.
3. Kalibracija: Uverite se da su releji i drugi zaštitni sistemi pravilno kalibrisani da pravilno reaguju na struje kvara.
4. Održavanje i rješavanje problema: Koristi se za dijagnosticiranje i održavanje zaštitnih sistema kako bi se osiguralo njihovo ispravno funkcionisanje.
5. Simulacija kvara: Simulirajte greške u stvarnom{1}}svijetu (kao što su kratki spojevi, preopterećenja) da biste provjerili performanse zaštitnog sistema.

1. Sigurnosno uzemljenje i izolacija

Uvjerite se da su prekidač, CT i zaštitni sistem potpuno bez{0}}napona i izolovani. Propisno uzemljite svu opremu.

2. Odaberite Ispravi raspon struje

Odaberite tester s odgovarajućom izlaznom strujom da aktivirate relej ili zasitite CT. Izbjegavajte preopterećenje testera.

3. Izbjegavajte produženi izlaz velike struje

Velika struja (iznad 1000A) zagrijava kablove i unutrašnje komponente. Pratite ograničenja radnog ciklusa (npr. 1-2 minuta UKLJUČENO, a zatim ohladite).

4. Koristite odgovarajuće kablove za testiranje

Koristite kratke, debele kablove (npr. 50-70 mm² na 1000 A) sa čvrstim vezama kako biste sprečili pregrevanje i pad napona.

5. Spriječite slučajni kontakt

Izlazni terminali nose opasan nizak-napon, ali izuzetno veliku struju. Držite podalje neovlašteno osoblje.

6. Osigurajte sve veze

Labavi spojevi uzrokuju stvaranje luka, pregrijavanje i lažna očitavanja. Čvrsto pritegnite sve stezaljke i vijke.

7. Pazite na Breaker Trip

Prekidač će se otvoriti kada ispitna struja premaši postavku zaštite. Obavijestite osoblje u blizini prije testiranja.

8. Zabilježite temperaturu okoline

Otpor provodnika se menja sa temperaturom (≈0,4%/ stepen za bakar). Ispravite očitanja na standardnu ​​referentnu temperaturu (20 stepeni ili 75 stepeni).

9. Pražnjenje nakon testiranja

Unutrašnji kondenzatori ili induktori mogu pohranjivati ​​preostalu energiju. Pričekajte da se "pražnjenje završi" prije nego odspojite vodove.

10. Redovna kalibracija i održavanje

Kalibrirajte jednom godišnje kako biste osigurali tačnost ampermetra, tajmera i izlaza. Redovno pregledavajte kablove, terminale i ventilator za hlađenje.
