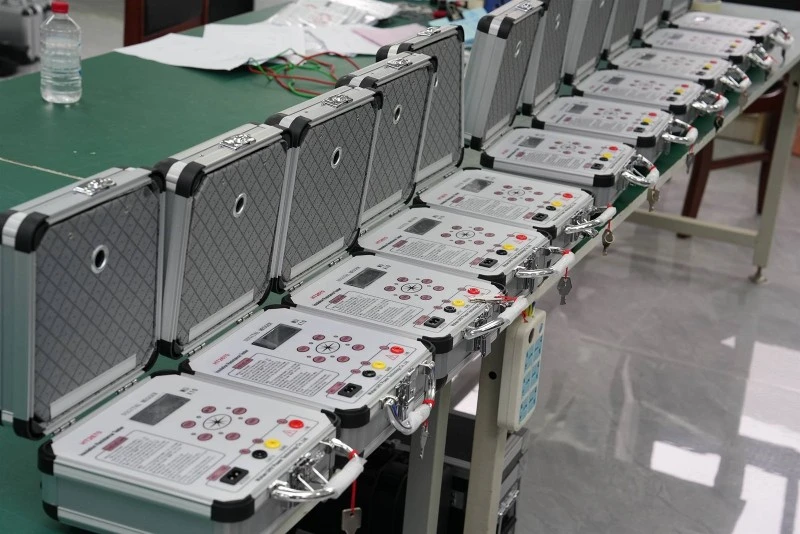

Tester za otpornost na uzemljenje pod UHV napajanjem može pomoći mnogim napajanjem da povoljno obavljaju različite testove napajanja.
Otpornost na uzemljenje uključuje tlačnu žicu i samo tijelo za uzemljenje. Kontaktni otpor između otpornika, tijela za uzemljenje i otpornika za uzemljenje, kao i otpornost na uzemljenje između dva tijela za uzemljenje ili otpornost na uzemljenje tijela za uzemljenje, dosega beskonačnosti. Veličina otpornosti na uzemljenje direktno odražava električni kontakt među njima. Stupanj opreme i uzemljenja takođe odražava veličinu uzemljenja mreže. Koncept otpornosti na uzemljenje primjenjiv je samo na male mreže za uzemljenje. Kako se pokrivenost porasta površina uzemljenja povećava i otpornost tla se smanjuje, induktivna komponenta ometanja uzemljenja postaje sve važnija.
Uobičajene metode za testiranje otpornosti na uzemljenje uključuju:
1. Dvije tačke metode
Na taj se način otpornost dvije elektrode u seriji mjeri povezivanjem P1 i C1 terminala na testiranje elektrode tla, a P2 i C2 su povezani za odvajanje svih metalnih tlomanskih točaka.
Metoda s dva točka je najjednostavniji način za čitanje otpornosti na tlo, ali nije tako precizan kao metoda u tri točke i može se koristiti samo ako je potrebno. Ovo je efektivna metoda za brzo testiranje veza i provodnika između bodova veze.
Pažnja: Testirana elektroda za uzemljenje mora biti dovoljno daleko od pomoćnog kontakta koji bi prelazio svoj raspon utjecaja.
2. TRI TOČKA METODA
Metoda u tri točke je potpuno pouzdana metoda ispitivanja. Koristi se za mjerenje otpornosti na uzemljenje elektrode uzemljenja. Upotreba četiri terminala Tester, povežite P1 i C1 terminale na instrumentu i povežite ih na testirano uzemljenje elektrode. Istovremeno vozite C2 referentni štap direktno u zemlju i držite je što dalje od elektrode. Zatim vozite potencijalnu referentnu tačku P2 u zemlju i C2 kroz određeni broj bodova na ravnoj liniji između C1 i zabilježite očitavanje otpora svake P2 točke.
3. Četiri metoda točke
Ova metoda je obično korištena tehnika za mjerenje otpornosti na tlo i ključno je za dizajn električnih sustava za uzemljenje. U ovoj metodi četiri male elektrode pogađaju se u zemlju na istoj dubini i jednakoj udaljenosti (u ravnoj liniji) i mjerene.
Vlažnost i slanost tla u osnovi utječu na njenu električnu otpornost, a utječe i mjerenje otpornosti tla i postojanja postojećih elektroda; Ako je sahranjeni provodljivi objekt u kontaktu sa tlom dovoljno blizu da promijeni režim testa tekućeg trenutka, čitanje će biti nevažeće, posebno za velike ili duge objekte.
4. Metoda stezanja
Jedinstvenost metode stezaljke leži u svojoj sposobnosti mjerenja otpora bez isključivanja sistema uzemljenja. Brzo je i jednostavno i uključuje uzemljenje i ukupni otpor uzemljenja u mjerenju.
Pričvršćivanjem otpornosti na pričvršćivanje u obliku stezaljke u obliku testirane uzemljenja, slično je metodi mjerenja struje s multimetra trenutnom stezaljkom. Tester primjenjuje poznati napon putem prijenosnog zavojnice bez izravnog električnog priključka i mjeri struju koja prolazi kroz njega. Primanje zavojnice provodi test na visokoj frekvenciji da transformator učini što je moguće manjim i praktičnijim.
