Uređaj za{0}}testiranje kablova na licu mjesta zasniva se na principurezonancija varijabilne frekvencije(također poznat kao ispitivanje otpornosti naizmjeničnog napona kabla). Ugrađeni su-u module dizajnirane posebno za-potrebe testiranja na lokaciji. Jednostavan i moćan reaktor ima mogućnost serijske i paralelne veze, a više jedinica može optimizirati prilagodljivost sistema na kapacitet opterećenja. Transport i kontrola kontejnera omogućavaju transport i transport širom svijeta. Vazduh-vazduh, dostupno posebno kućište.
U poređenju sa drugim-tehnikama testiranja na lokaciji kao što su 0, 1 Hz, DC ili oscilacije, grupe za rezonantno ispitivanje stvaraju naponske napone slične radnim uslovima. Ovo pruža više dokaza za rezultate testiranja i predstavlja poželjnu metodu testiranja na{4}}lokaciji.
Mjerenje djelomičnog pražnjenja
Eksperiment može biti popraćen mjerenjima djelomičnog pražnjenja. Može li statički pretvarač frekvencije generirati samo 4 prekidačka impulsa po ciklusu bez smetnji u PD načinu rada? Alternativno, ako se koristi odgovarajući mjerni sistem, može se potisnuti prekidački impuls.
uslovi životne sredine
Dizajn eksperimentalnog uređaja zahteva da se vremenski uslovi širom sveta odvijaju u dobrim uslovima na kopnu ili obali.

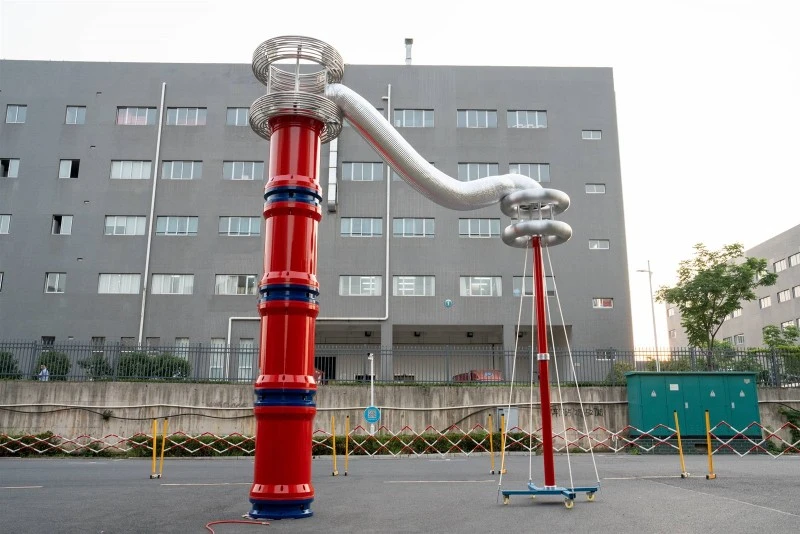

Zavojnica reaktora
Reaktor jezgra je uronjen u ulje i opremljen zatvorenim cilindrom tipa A-. Dvije jedinice se mogu složiti kako bi se povećao izlazni napon sistema, a reaktor je laganog dizajna sa fiksnom induktivnošću.
Transformator pobude
Transformator rezervoara sa zaštitom od gromobrana i automatskim uzemljenjem je rezonantno kolo koje se koristi za pobudu, a napon i snaga su odgovarajući sistemski zahtevi.
frekventni pretvarač
Napon pravougaonog talasa koji generiše pretvarač ima podesivu frekvenciju između 15 i 250 Hz, koja napaja pobudni transformator. Zbog principa serijske rezonancije, ispitni napon je idealan sinusni talasni oblik, a sistem se podešava promjenom frekvencije kako bi se stvorila rezonanca.
Upravljačka jedinica/mjera napona
Upravljačka jedinica i ekran osjetljiv na dodir su integrirani s kućištem pretvarača, čime se postiže automatsko i ručno testiranje. Zaseban računar pohranjuje mjerne podatke i generiše protokole testiranja. Visok napon se mjeri zajedno pomoću ugrađenog-vrh voltmetra i djelitelja visokog napona, i radi istovremeno sa kondenzatorom baznog opterećenja.
