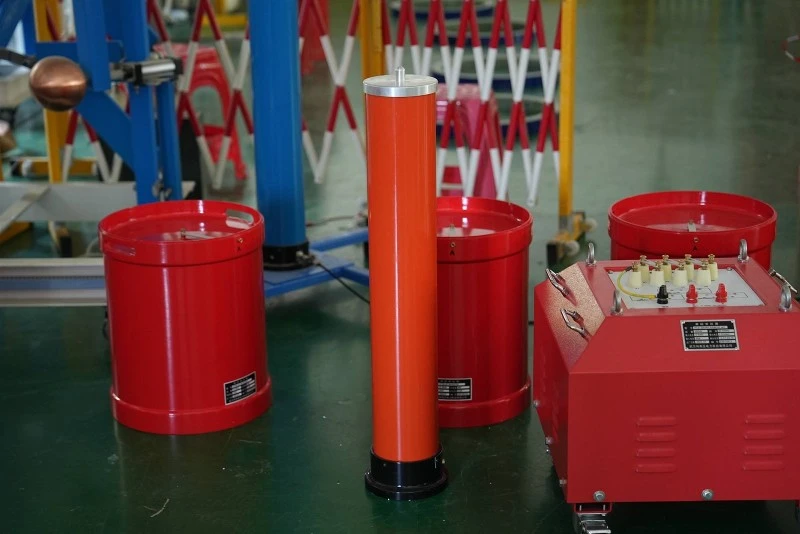

Theserijski uređaj za ispitivanje rezonancijeje podijeljen na tipove modulacije frekvencije i modulacije induktivnosti, uglavnom se sastoji od promjenjivog frekvencijskog napajanja, pobudnog transformatora, reaktora i kapacitivnog razdjelnika napona. Testirani proizvod je povezan u serijsku rezonanciju sa kondenzatorom reaktora, a djelitelj napona je povezan paralelno sa testiranim proizvodom kako bi se izmjerio rezonantni napon na testiranom proizvodu i generirao signal zaštite od prenapona.
U serijskom kolu sastavljenom od otpornika, induktora i kondenzatora, kada je reaktancija kapaciteta xc jednaka induktivnosti xl, tj. xc=xl, napon u i struja i u kolu su isti, a kolo se ponaša kao otpornik. Ovaj fenomen se zoverezonancija serije; Kada se u kolu dogodi serijska rezonanca, impedansa Z=R ^ 2 (XC-XL) ^ 2 Manja ili jednaka R, ukupna impedansa je minimizirana, a struja dostiže svoju maksimalnu vrijednost.
Theserijski uređaj za ispitivanje rezonancije ima sljedeće tehničke prednosti:
(1) Serijski uređaj za ispitivanje rezonancije ima prenapon, prekomjernu struju, nulti start, depodešavanje sistema (flashover), segmentirani izlaz napona, nezavisno unaprijed postavljeno vrijeme testiranja za svaki segment napona, 7-inčni ekran u boji osjetljivim na dodir, štampanje i pohranu podataka u realnom vremenu, izlazno kolo sa kontaktorom, izlazni vod dodira bez aktiviranja sigurnosti električnog parkiranja, eliminirajući sigurnosni rizik.
(2) Prenapon, prekomerna struja, bilo koje unapred podešeno vreme, standardni izlaz sinusnog talasa, frekventni izlazni opseg od 30 Manje ili jednako 300 Hz, brza reakcija zaštite od preskoka.
(3) Ulaz širokog naponskog opsega, širokofrekventni ulaz, prilagodljiv frekvenciji od 50 Hz. Generator i industrijsko napajanje mogu normalno raditi.
(4) Potpuno automatski način rada.
(5) Jedno napajanje promenljive frekvencije može istovremeno kontrolisati izlaz više izvora napajanja promenljive frekvencije, a samo jedno od njih treba da radi. Kupci mogu prvo kupiti set malog kapaciteta, a ako nije dovoljan, kasnije mogu kupiti više kompleta za paralelnu upotrebu. Cijena je povoljna, a upotreba fleksibilnija.
(6) Potreba za kapacitetom za kablove od 110 kV i više je relativno visoka. Musen Electric usvaja reaktore sa šupljim jezgrom, metode paralelne zamjene više serija, koliko je potrebno serijskih paralelnih načina rada, rad jedne osobe, lako rastavljanje i montažu, te mobilnost, rješavajući probleme težine i korištenja.
Theserijski uređaj za ispitivanje rezonancijepogodan je za ispitivanje otpornog napona 10kV, 35kV, 110kV, 220kV i 500kV polietilenskih unakrsnih-povezanih energetskih kablova, ispitivanje otpornosti na naizmeničnu struju GIS-a (potpuno zatvorene izolovane trafostanice), primopredaju i testiranje visokofrekventnog{6} testiranja snage{6} proizvoda velikog kapaciteta izdržati testiranje. Ispitivanje napona velikih transformatora i generatorskih setova, indukciono ispitivanje otpornog napona energetskih transformatora.
