U AC kolu sa otpornikom R, induktorom L i kondenzatorom C,rezonancija serijeopćenito rezultira različitim fazama napona i struje na oba kraja kola. Ako podesimo parametre ili frekvenciju snage komponenti kola (L ili C), možemo učiniti njihove faze istim, a cijelo kolo izgleda čisto otporno. Kada kolo dostigne ovo stanje, to se zove rezonancija. U rezonantnom stanju, ukupna impedansa kola dostiže ili se približava svojoj maksimalnoj vrednosti.

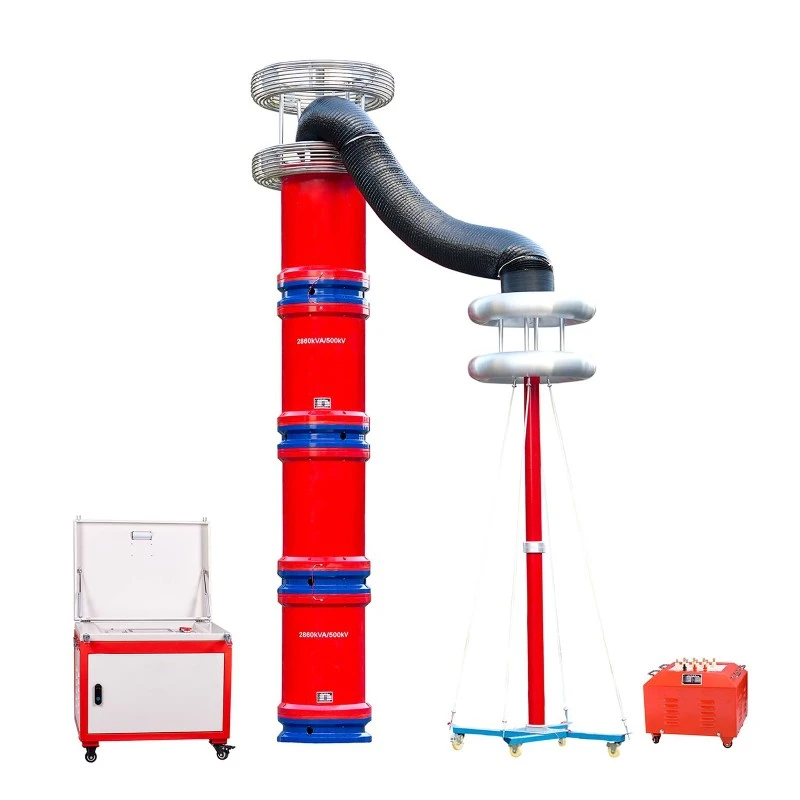

Rezonancija serijesastoji se od napajanja promjenjive frekvencije, pobudnog transformatora, reaktora i kapacitivnog razdjelnika napona. Kondenzator i reaktor ispitnog uzorka formiraju serijsku rezonantnu vezu; Delitelj napona je povezan paralelno sa ispitnim uzorkom kako bi se izmjerio rezonantni napon na ispitnom uzorku i osigurao signal zaštite od prenapona; Izlazna snaga modulacije frekvencije je spojena na serijski rezonantni krug preko ekscitacionog transformatora, osiguravajući pobudnu snagu za serijsku rezonanciju.
Rezonancija serije, takođe poznata kaoserijski uređaj za ispitivanje rezonancije, odnosi se na kolo u kojem napon U i struja I imaju istu fazu, a kolo pokazuje čisti otpor. A kratki spoj se odnosi na situaciju u kojoj struja ne teče kroz električni uređaj u strujnom kolu i direktno je spojena na dva pola napajanja. U konceptu, serijska rezonancija i kratki spoj su potpuno različiti, pa zašto je serijska rezonancija ekvivalentna kratkom spoju?
U strujnom kolu, ako struja ne teče kroz električni uređaj i direktno je spojena na dva pola napajanja, napajanje će biti kratko spojeno. Prema Ohmovom zakonu I=U/R, poznato je da će zbog malog otpora žica struja u kolu biti veoma velika kada dođe do kratkog spoja napajanja. Tako veliku struju ne mogu izdržati baterije ili drugi izvori napajanja, što može uzrokovati oštećenje napajanja.
Uslovi za stvaranjerezonancija serijesu u serijskom kolu sastavljenom od otpora, induktivnosti i kapacitivnosti. Kada je reaktansa kapacitivnosti XC jednaka reaktansi induktivnosti XL, odnosno XC=XL, faza napona U i struje I u kolu su iste, a kolo pokazuje čisti otpor. Ova pojava se naziva serijska rezonanca. Kada se u kolu dogodi serijska rezonanca, impedansa kola Z=√ R ^ 2+(XC-XL) ^ 2=R, ukupna impedansa u kolu je minimizirana, a struja će dostići svoju maksimalnu vrijednost.
Ponekad u praktičnoj upotrebi, kada je slaba tačka izolacije testnog uzorka razbijena urezonancija serijestanju, kolo odmah gubi rezonanciju i struja petlje brzo pada na 1/Q normalne ispitne struje. Kada rezonantno kolo serije RLC rezonira, Xl=Xc, impedansa kola je Z=R+j (Xl Xc)=R, a napon reaktivnog dijela je Ux=I (Xl Xc)=0, tako da je ovaj dio ekvivalentan kratkom spoju. Stoga, rezonantno kolo serije RLC može biti ekvivalentno kolu čistog otpora koji sadrži samo R. Laički rečeno, kada je u pitanju serijska rezonancija, impedansa LC serijske veze je vrlo mala, skoro nula, za rezonantnu frekvenciju. Ovo je skoro ekvivalentno kratkom spoju napajanja. A ako želite da ovo rezonantno kolo radi, morate imati veoma veliki izvor-visokofrekventne struje za napajanje, umjesto da koristite običan izvor napona.
