Prijenosnikabl uređaja za ispitivanje otpornosti na naizmenični napon? Wuhan UHV specijaliziran je za proizvodnju serijskih rezonantnih uređaja, sa širokim izborom proizvoda i profesionalnim električnim testiranjem. Kada tražiteserije rezonantnih uređaja, odaberite Wuhan UHV.
Wuhan UHV, vodeći proizvođač prijenosnih uređajakablovi uređaji za ispitivanje otpornosti na izmjenični napon (također poznati kao uređaji za ispitivanje otpornosti na izmjenični napon kabla), jedan je od rijetkih proizvođača serijskih uređaja za ispitivanje rezonancije koji je prošao certifikaciju za ispitivanje tipa nacionalne autoritativne institucije za ispitivanje, Centra za inspekciju i ispitivanje kvalitete električne opreme u elektroenergetskoj industriji (Institut za istraživanje visokog napona Wuhan). Partner je State Grid Corporation of China, Southern Power Grid Corporation, pet glavnih grupa za proizvodnju električne energije, China Electric Power Research Institute, State Grid Electric Power Research Institute, provincijskih instituta za istraživanje električne energije, kompanija za opskrbu električnom energijom u različitim gradovima, kao i-poznatih kupaca kao što su China Petroleum, Sinopec, Aluminum Industry Corporation of China, Rail Shopping Construction Corporation, China, Rail Shopping Construction Baosteel i Wuhan Iron and Steel. To je tri najbolja marka u industriji uređaja za testiranje rezonancije!
Ispitivanje otpornog napona različitih velikih energetskih transformatora, energetskih kablova, parnih turbina, hidrogeneratora i druge kapacitivne opreme mora se striktno provoditi redovno u skladu sa propisima o ispitivanju. U uslovima frekvencije struje, zbog velikog kapaciteta ispitnog objekta ili visokih zahtjeva za ispitnim naponom, postoje i visoki zahtjevi za kapacitetom ispitnog uređaja. Tradicionalni uređaji otpornog napona frekvencije električne energije često imaju velike pojedinačne zapremine, velike težine, nisu laki za transport na gradilištu i nije ih lako proizvoljno kombinovati, što rezultira slabom fleksibilnošću. Trenutno je bolja metoda korištenjerezonancija serijeza ispitivanje otpornosti na napon.
Princip rada prijenosnog kabla za ispitivanje otpornosti na napon naizmjenične struje
Serijska rezonancija sastavljena od reaktora L i testiranog kondenzatora C ima fiksnu rezonantnu frekvenciju F=1/(2 π√ L · C). Kada je ispitna frekvencija jednaka ovoj frekvenciji, krug rezonira. Kroz ovaj princip, napajanje se osigurava napajanjem uzbudnog transformatora frekvencijskom modulacijom, koji se zatim transformatorom pobude transformira u srednji napon i dodaje se L i testiranom kondenzatoru C. Promjenom izlazne frekvencije napajanja frekvencijske modulacije, kolo je u serijskom rezonantnom stanju, a zatim se podešava izlazni napon napajanja frekvencijske modulacije kako bi se postigla tražena vrijednost napona uzorka.

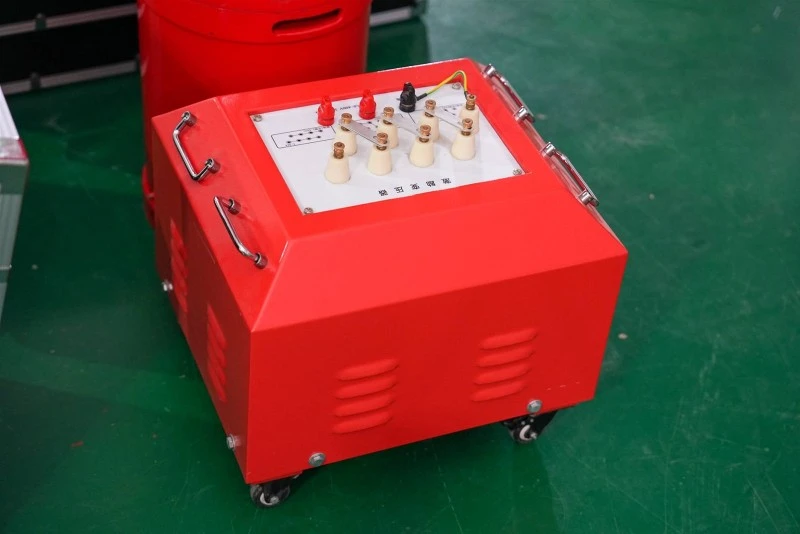

Sastav kompletnog seta prijenosnog kabla za ispitivanje otpornosti na napon naizmjenične struje
Frekvencijska modulacija napajanja - može promijeniti i svoju izlaznu frekvenciju i izlazni napon.
Pobudni transformator - igra ulogu u spajanju signala i konverziji napona, te povećava napon prema vlastitim promjenama.
Reaktor - povezan serijski sa test uzorkom da formira rezonantno kolo serije LC.
Kapacitivni djelitelj napona - mjeri napon na ispitnom uzorku i vraća ga nazad kao signal uzorkovanja u napajanje modulacije frekvencije.
Kompenzacijski kondenzator - kompenzira mali kapacitet testnog uzorka i prilagođava frekvenciju testnog uzorka.
Prijenosni uređaj za ispitivanje otpornog napona usvaja metodu podešavanja frekvencije napajanja kako bi se postigla rezonancija između reaktora i testiranog kondenzatora, čime se dobija visoki napon i jaka struja na ispitivanom objektu. Reč je o novoj metodi i trendu visokonaponskih ispitivanja koja se široko koristi u zemlji i inostranstvu. Prenosni uređaj za ispitivanje otpornosti na napon koristi namenski SPWM čip za generisanje digitalnog talasnog oblika sa frekvencijskom rezolucijom od 16 bita, a finoća frekvencije može doseći 0,1Hz na 20-300Hz. Usvaja metodu ortogonalne asinhrone fiksne modulacije nosioca kako bi osigurao dobar izlazni talasni oblik u cijelom frekventnom opsegu; Strujni dio usvaja napredne IPM module kako bi osigurao stabilnost i sigurnost instrumenta uz minimalnu težinu.
