U kolu u kojem su otpornici, kondenzatori i induktori povezani u seriju, uloga induktivne reaktanse Xl i Xc se direktno oduzima. Ako su ispunjeni određeni uslovi, kao što je Xl=Xc, reaktancija kola je jednaka nuli, faze struje i napona u kolu su iste i nema razmjene reaktivne snage između otpornika, induktora ili kondenzatora. Ovo stanje kola se nazivarezonancija serije.

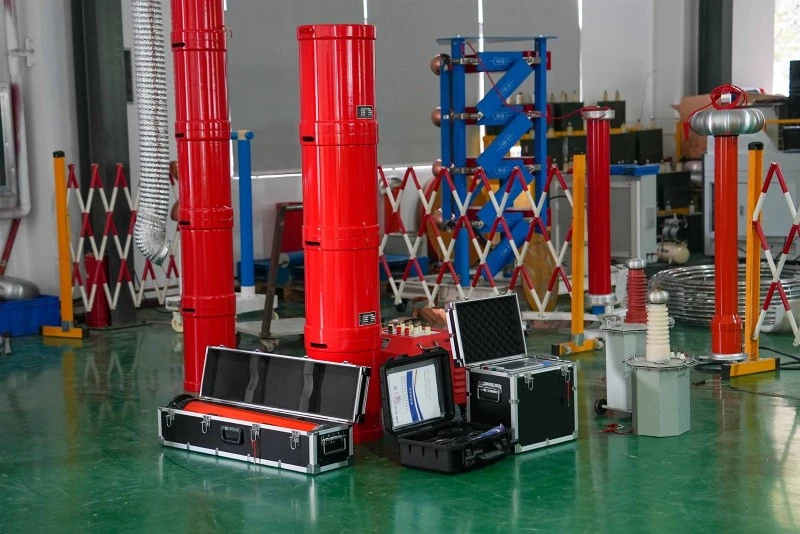

Therezonancija serijeIspitivanje otpornog napona je nova metoda ispitivanja visokog napona koja koristi induktivnost prigušnice i kapacitivnost ispitnog objekta za formiranje LC serijskog kola, prilagođava izlaznu frekvenciju napona izvora napajanja promjenjivom frekvencijom, postiže serijsku rezonanciju i dobiva visoki napon na ispitnom objektu. Stručnjaci su ga dobro prihvatili i široko se koristi u zemlji i inostranstvu.
Uslovi za generisanjerezonancija serije:
X L =X C
Zbog visokog napona koji proizvodirezonancija serijeu L i C, može uzrokovati oštećenje zavojnica ili kondenzatora. Stoga u elektroenergetici treba izbjegavati serijsku rezonanciju što je više moguće, a posebno je važno koristiti uređaje za ispitivanje serijske rezonancije za detekciju elektroenergetskih sistema.
Tokom rezonancije, rezonantna struja serijskog kola je beskonačna; Rezonantni napon paralelnog kola je beskonačan (teorijska vrijednost). U serijskom kolu otpornika i induktora, fenomen napajanja, napona i struje koji su u fazi naziva se serijska rezonancija. Njegove karakteristike su: strujni krug je isključivo otporan, napajanje, napon i struja su u fazi, reaktancija X je jednaka 0, a impedancija Z jednaka je otporu R. U ovom trenutku, impedancija kola je najmanja, struja je najveća, a na induktivnosti i kapacittu se mogu generirati visoki naponi višestruko veći od napona napajanja. stoga,rezonancija serijepoznata je i kao naponska rezonanca.
Rezonantni napon je superponiran sa originalnim naponom i paralelnom rezonancom: U paralelnim krugovima otpornika, kondenzatora i induktora, fenomen napona na terminalu kola i ukupne struje u fazi naziva se paralelna rezonancija. Njegove karakteristike su da je paralelna rezonancija potpuna kompenzacija, a napajanje ne mora osigurati reaktivnu snagu, već samo aktivnu snagu koju zahtijeva otpornik. Tokom rezonancije, ukupna struja kola je minimizirana, a struja grananja je često veća od ukupne struje u kolu. Stoga se paralelna rezonancija naziva i strujna rezonanca.
Uslov rezonancije kola je Xc=Xl, odnosno ω L=1/ω C, iz čega se inherentni uslov rezonancije kola može dobiti kao f0=1/(2 π√ LC). Uvjet impedanse: Nakon rezonance, imaginarni dijelovi su jednaki po predznaku i suprotni po predznaku. Serijska impedansa je jednaka 0, a paralelna impedansa je jednaka beskonačnosti. U rezonanciji, rezonantna struja serijskog kola je beskonačna; Rezonantni napon paralelnog kola je beskonačan (teorijska vrijednost). Ili drugim riječima:
(1) U serijskom kolu, imaginarni dio ukupne ulazne impedanse je jednak nuli (rezonancija se odnosi na izlazni napon i struju koji su u fazi)
(2) U paralelnim kolima, imaginarni dio ukupne ulazne admitanse je nula
U AC kolu sa komponentama otpornika R, induktora L i kondenzatora C, napon na oba kraja kola je općenito različit u fazi od struje u njemu. Ako podesimo parametre ili frekvenciju snage komponenti kola (L ili C), možemo učiniti njihove faze istim, a cijelo kolo izgleda čisto otporno. Kada kolo dostigne ovo stanje, to se zove rezonancija.
U serijskom kolu sastavljenom od otpornika, induktora i kondenzatora,rezonancija serijenastaje kada je reaktancija kapacitivnosti XC=induktivnost reaktansa XL jednaka, a faza napona U i struje I u kolu su iste. Kada se u kolu dogodi serijska rezonanca, impedansa kola Z=√ R2+XC-XL2=R, ukupna impedansa u kolu je najmanja, a struja će dostići svoju maksimalnu vrijednost.
U sinusoidnom AC kolu sa R, L i C komponentama, napon i struja na oba kraja kola su generalno različite faze. Ako se vrednosti parametara komponenti kola promene ili se frekvencija napajanja podesi, napon i struja kola mogu biti u fazi, što dovodi do toga da impedancija kola pokazuje svojstva otpora. Kolo u ovom stanju naziva se rezonancija. Prema različitim oblicima povezivanja kola, rezonantne pojave se mogu podijeliti na serijsku rezonanciju i paralelnu rezonanciju U serijskom kolu od R, L i C, kada je XL=XC u kolu, ugao impedanse ∧=0, odnosno napon napajanja se naziva napon i struja su u fazi.rezonancija serijeKarakteristike serijske rezonancije: Kada se pojavi rezonancija, impedancija dostiže svoju minimalnu vrijednost zbog toga što je induktivnost XL jednaka kapacitivnosti XC, što rezultira otpornim kolom.
