Na frekvenciji kola dolazi do rezonancije, a uzorkovani napon je Q puta veći od izlaznog napona na kraju visokog napona pobudnog transformatora. q je faktor kvaliteta sistema, odnosno višestruka rezonanca napona, obično u rasponu od desetina do preko 100.rezonancija serijekola uzrokovan je podešavanjem izlazne frekvencije izvora napajanja promjenjivom frekvencijom, a zatim podešavanjem izlaznog napona napajanja promjenjivom frekvencijom kako bi se postigla ispitna vrijednost pod uvjetom rezonancije kola. Zbog rezonancije kola, što je manji izlazni napon napajanja promjenjive frekvencije, to je veći testni napon generiran za CX uzorak.

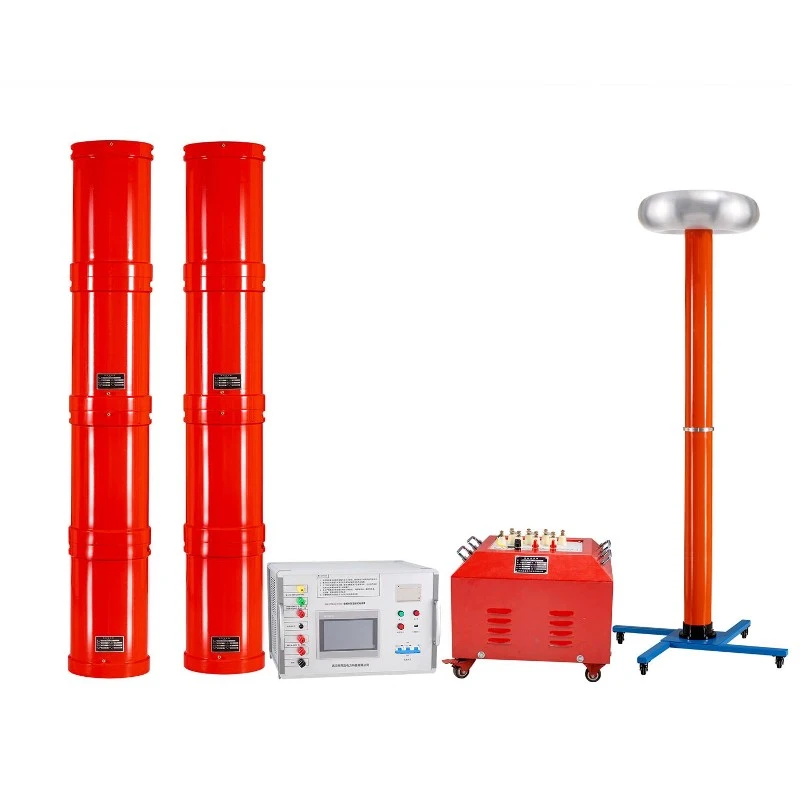

Provesti test otpornosti na napon koristećifrekvencijska konverzija serija rezonancijametoda. Preko-slaganja više nivoa, više reaktora se koristi paralelno i u nizu. Razdjelnik napona se koristi za mjerenje ispitnog napona.
Formula za rezonancija serije je kako slijedi:
Imaginarni dio impedanse kola je jednak 0. z=r+jx,x=0,z=r . Dakle, i=u/z=u/r.
(1) Definicija rezonancije: U kolu, kada jedan reaktivni modul oslobađa energiju, energija dvije komponente je jednaka, a drugi reaktivni modul mora apsorbirati istu energiju. Drugim riječima, doći će do pulsiranja energije između dvije reaktivne komponente.
(2) Da bi se stvorila rezonanca, kolo mora imati induktivnost L i kapacitivnost C.
(3) Odgovarajuća rezonantna frekvencija je rezonantna frekvencija (rezonancija) ili rezonantna frekvencija predstavljena FR.
(4) Uslovi za serijski rezonantni krug su sljedeći: Kada je i2xl=i2xc xl=xc, dobijaju se uslovi rezonancije za r-l-c serijski krug.
(5) Bilo u serijskoj ili paralelnoj rezonanciji, kada dođe do rezonancije, postiže se potpuna razmjena energije između L i C, odnosno oslobođena magnetska energija se potpuno pretvara u energiju električnog polja i pohranjuje u kondenzatoru, dok se kondenzator prazni u neko drugo vrijeme, a zatim pretvara u magnetsku energiju pohranjenu u induktoru.
(6) U serijskom rezonantnom kolu, zbog iste struje koja teče kroz serije - L i C, dolazi do izmjene energije kroz promjenu polariteta napona; U paralelnom kolu, dva kraja C imaju isti napon, tako da je konverzija energije suprotna faza struje dvije komponente.
(7) Induktivnost i kapacitivnost su još uvijek dvije komponente rezonancije, inače ne može doći do izmjene energije; Ali iz perspektive ekvivalentne impedanse, ona postaje komponenta: vrijednost otpora je nula ili beskonačna.
