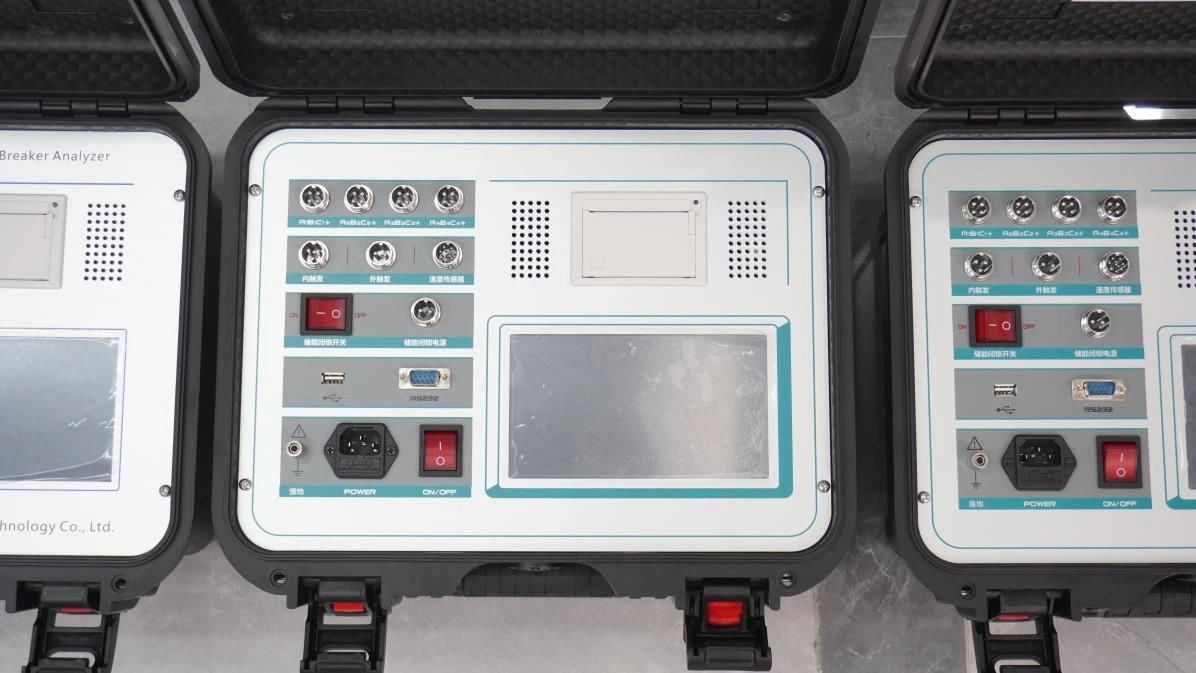

Analizator prekidača

Analizator prekidača je specijalizovan instrument koji se koristi za testiranje i dijagnostiku visokonaponskih{0}}prekidača, koji štite opremu, električne vodove i podstanice od kvarova kao što su kratki spojevi, preopterećenja i fluktuacije napona. Tester prekidača osigurava ispravan, siguran i efikasan rad elektroenergetskog sistema.

Analizator prekidača može precizno mjeriti mehaničke dinamičke parametre različitih-naponskih prekidača, uključujući nisko-ulje, visoko-ulje, vakuum i tipove sumpor heksafluorida (SF6). Tester prekidača je pogodan za različite-prekidače visokog napona, uključujući vakuumske, SF6 i uljne prekidače, kao i prekidače opterećenja, GIS prekidače za uzemljenje, kontaktore, releje i zračne prekidače.

1. Široka aplikacija i više-testiranje kontakata

Pogodno za SF6, vakuum, prekidače ulja, GIS i specijalne prekidače. Testira do 12 kontakata (6 glavnih + 6 pomoćnih) u jednoj operaciji, bilježi vrijeme, odbijanje, brzinu, struju/otpor zavojnice, plus pohranu energije, nisko-isključivanje i funkcije testiranja vijeka trajanja.

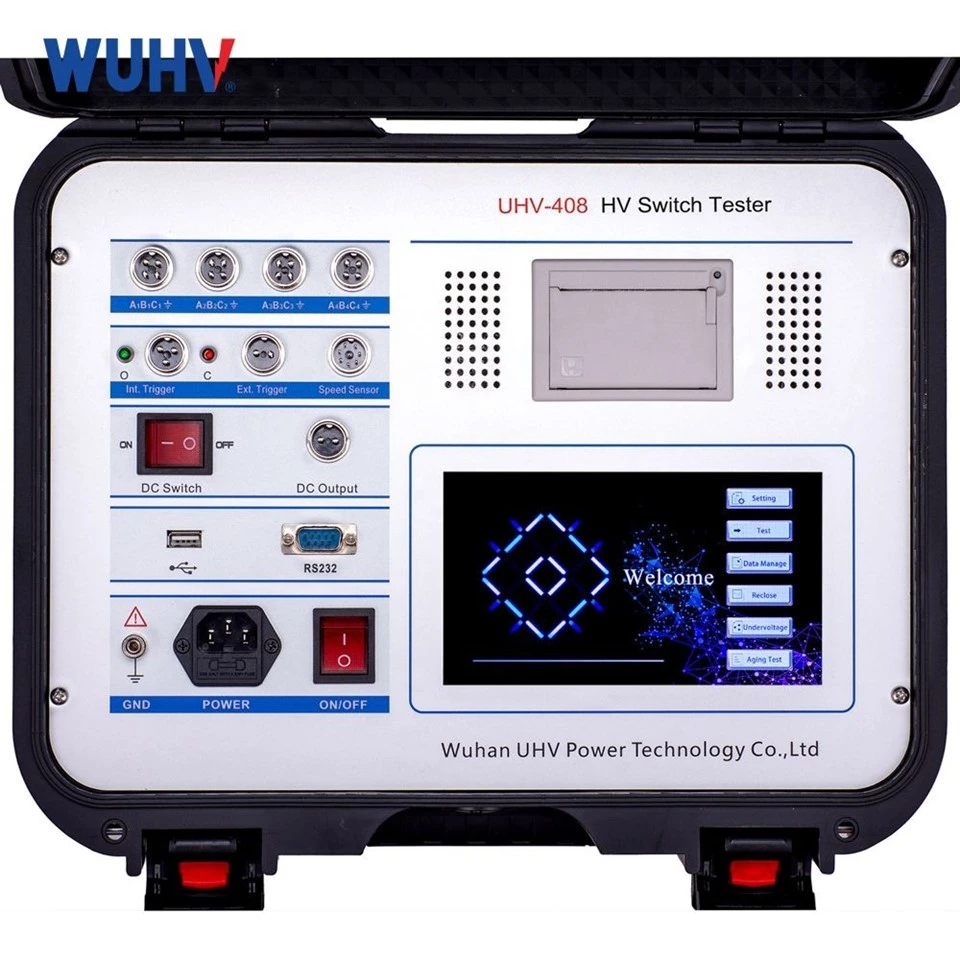

2. Veliki ekran i pametna analiza

7-sunčevo svjetlo u boji-čitljiv ekran sa radnim menijem, testiranjem jednim tipkom i unosom kineskog/engleskog jezika. Prikazuje status 12-kanalnog kontakta, vrijeme, hod, brzinu i valne oblike na jednom ekranu. Označava prosječnu brzinu specificiranog segmenta na krivulji hoda.

3.Integrisano sigurno napajanje

Ugrađena-podesiva snaga DC20–270V (20A) – nije potrebno vanjsko napajanje. Zaštita od kratkog -spoja zaustavlja izlaz za 1 ms zvučnim upozorenjem. Dvostruki- dizajn omogućava testiranje čak i ako jedan kontrolni krug pokvari.

4.Fleksibilni i jednostavni senzori

Uključuje linearni senzor (30–1000 mm, dužina slobodno podesiva) i senzor rotacije od 360 stepeni sa posebnim multifunkcionalnim nosačem – jednostavna instalacija. Nije potrebno fabričko reprogramiranje kada koristite različite senzore.

5.Skladištenje podataka

Host pohranjuje do 100 test grupa sa ugrađenim-satom u realnom-vremenu za jednostavno arhiviranje.

6. Višestruki interfejsi za izvoz podataka

USB i RS232 portovi. Sačuvajte podatke na USB drajv ili ih otpremite na računar za analizu/štampanje. RS232 podržava opcioni rad na računaru na mreži.

7. Jaka zaštita od smetnji

Interni krug protiv -interferencije osigurava pouzdan rad čak iu okruženjima 500kV trafostanica.

1.Trafostanice za prijenos i distribuciju električne energije
2. Industrijska postrojenja: Osiguravanje sigurnog rada u fabrikama, rafinerijama i proizvodnim pogonima.
3. Obnovljiva energija: Zaštita solarnih elektrana, vjetroturbina i hidroelektričnih sistema.
4. Željeznički i transportni sistemi: Osiguravanje pouzdanog električnog rada u željezničkim mrežama.

Analizator prekidača radi tako što prvo šalje kontrolni signal prekidaču za isključenje ili zatvaranje zavojnice za pokretanje rada, a zatim istovremeno mjeri tri ključna aspekta: primjenjuje nizak DC napon na svaki glavni kontakt kako bi precizno zabilježio vrijeme otvaranja i zatvaranja; prati senzor pomaka pričvršćen na mehanizam za kretanje radi izračunavanja hoda i brzine; i prati talasni oblik struje zavojnice kako bi otkrio mehaničke anomalije kao što je zaglavljivanje zasuna ili degradacija zavojnice, što sve zajedno proizvodi kompletan izvještaj o mehaničkim i električnim performansama prekidača.

1. Osigurajte dobro ožičenje prije korištenja instrumenta, kako biste potvrdili sigurnost korisnika i instrumenta.

2. Prije upotrebe instrumenta provjerite da li je napajanje naizmjeničnom strujom 220V, inače će se instrument oštetiti.

3. Obratite pažnju na sigurnost na radnom instrumentu sa internom utičnicom DC 220V.

4. Pažljivo pregledajte kontrolno ožičenje i strogo zabranite kratki spoj kako biste izbjegli oštećenje unutrašnjeg DC napajanja ili kontrolnog kontakta, što je pod okolnostima korištenja razdjelne{1}}kočnice internog DC prekidača za kontrolu napajanja.

5. Potvrdite da se svaki dio linija loma dobro povezuje zbog straha da vibracija prekidača utiče na podatke testa.

6. Zabranite nasumično otvaranje kućišta dok je unutra 220V napon.

1. Analizator prekidača je vrlo precizan i vrijedan. Sprečite ispuštanje i udarce tokom upotrebe. Pokušajte raditi na hladnom i sjenovitom mjestu kako biste izbjegli dugotrajno izlaganje LED ekrana.

2. Čuvajte na mestu gde se ne koristi, održavajte na -10~40 stepeni, sa relativnom vlažnošću manjom od 80%, dobrom ventilacijom i bez korozivnog vazduha. U vlažnim sezonama, kada se ne koristi duže vrijeme, uključite ga na oko 30 minuta svakog mjeseca.

(1) Trofazni sinhronizam: odnosi se na maksimalne i minimalne diferencijale uključenog-isključenog trofaznog prekidača (zatvaranja).

(2) Ista fazna asinhronija: odnosi se na 6 lomova ili više prekidača, vremensku razliku odvajanja (zatvaranja) kočnice do iste faze frakture.

(3) Vrijeme odbijanja: odnosi se na akumulirane vrijednosti vremena, što je interval od prvog kontakta do potpunog kontakta, svih kontakata u toku zatvaranja, razdvajanja (odbijanja) kočnice kada se prekidač pomiče i statičkih kontakata.

(4) Vrijeme otvaranja: odnosi se na interval od ispadanja kočnice razdvajanja sa elektrifikacijom do svakog odvajanja kontakta polarnog luka, gdje je prekidač u zatvorenom položaju.

(5) Vrijeme zatvaranja: odnosi se na interval od zatvaranja kruga sa elektrifikacijom do svakog dodira kontakta polarnog luka, gdje je prekidač u otvorenom položaju.

(6) Vrijeme ponovnog zatvaranja: u cikličnom procesu ponovnog zatvaranja, to je interval od otvaranja do zatvaranja svakog polarnog kontakta.

(7) Trenutna brzina razdvajanja (zatvaranja): odnosi se na određeno vrijeme otvaranja/zatvaranja pokretnog kontakta i statičkog kontakta, ili prosječnu brzinu određenog određenog hoda. Uzmite, na primjer, 10ms, za odvajanje kočnice, to je prosječna brzina odvajanja kočnice unutar 10ms nakon odvajanja. Za zatvaranje kočnice, to je prosječna brzina zatvaranja kočnice unutar 10ms prije zatvaranja.

(8) Opseg otvaranja: odnosi se na hod prekidača iz podijeljenog stanja u trenutni dodir pokretnog kontakta sa statičkim kontaktom.

(9) Maksimalna brzina prekidača otvaranja (zatvaranja): odnosi se na maksimalnu trenutnu brzinu prekidača otvaranja (zatvaranja), općenito govoreći, ova vrijednost se pojavljuje u ovom potezu ili tački, koja se analizira iz krivulje brzine i hoda, dok se prekidač samo otvara ili zatvara.

(10) Prosječna brzina otvaranja (zatvaranja): odnosi se na omjer hoda prema vremenu, gdje kontakt prekidača postoji u cijeloj akciji.

Nudimo -godišnju garanciju i "tri-garancije" (popravka, vraćanje, zamjena) na sve naše proizvode, uz održavanje koje je dostupno tokom vijeka trajanja opreme. Problemi sa kvalitetom u garantnom roku se popravljaju besplatno. Za štete nastale nepravilnim radom, pružamo usluge po povoljnim cijenama. Pozdravljamo vaše sugestije i molimo da nas obavijestite o svim promjenama u vašim kontakt informacijama kako bismo vam mogli što prije poslužiti. Vaše povjerenje nam je važno – a mi smo tu da ostanemo s vama na duge staze.

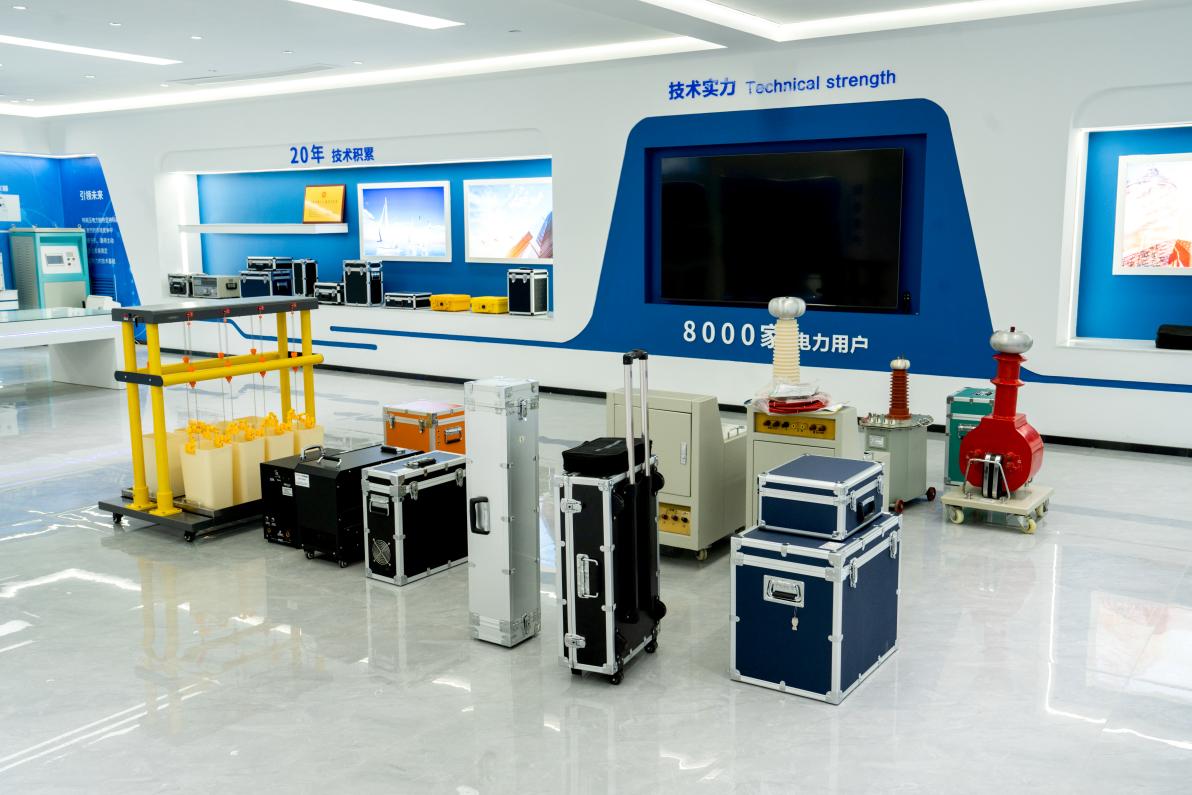

Wuhan UHV Power Technology Co., Ltd. je OEM proizvođač sa sjedištem u Wuhanu, Kina, specijaliziran za istraživanje i razvoj, prodaju i servis opreme za testiranje visokog napona. Naš asortiman uključuje rezonantne testne sisteme, transformatorske testere, analizatore prekidača, testere relejne zaštite, testere kablova i ulja i testere DC baterija-koji se široko koriste u energetskim projektima, transportu, petrohemiji, rudarstvu i zaštiti vode. Posjedujemo CE i ISO9001 certifikate, opslužujemo klijente širom kontinentalne Kine i izvozimo u oko 100 zemalja uključujući Maleziju, Indoneziju, Saudijsku Arabiju, UAE, SAD, Australiju, Argentinu, Čile i Brazil. Naši kupci nam vjeruju za konkurentne proizvode i snažnu tehničku podršku.
